समुद्री क्रेनअफशोर क्रेन विशेष गरी तेल प्लेटफर्म, प्लेटफर्म आपूर्ति जहाज, बार्ज आदिका लागि डिजाइन गरिएको हो। API-2C को डिजाइन विचारमा आधारित, अपतटीय क्रेनहरू इनबोर्ड लिफ्ट, आउटबोर्ड लिफ्ट र कर्मचारी लिफ्टको कामको अवस्थामा हुन सक्छन्।
समुद्री क्रेन

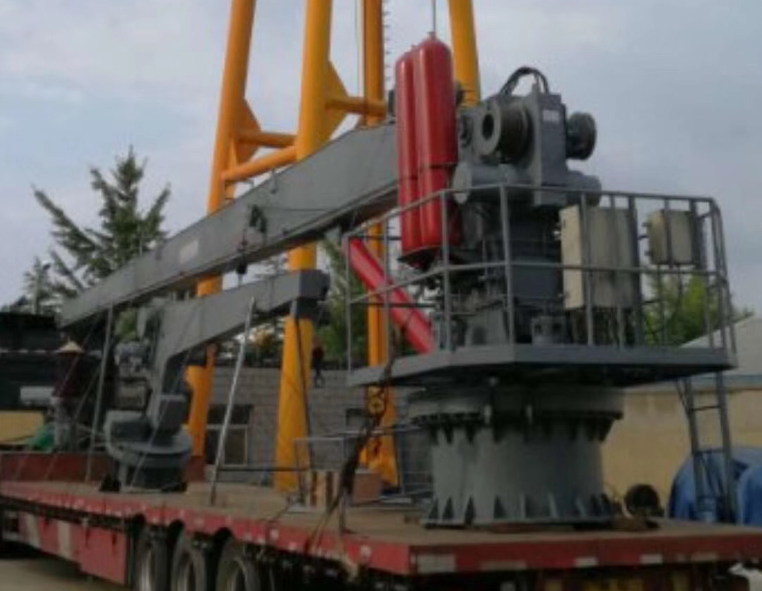

समुद्री क्रेन विशेष गरी तेल प्लेटफर्म, प्लेटफर्म आपूर्ति जहाज, बार्ज आदिको लागि डिजाइन गरिएको हो। API-2C को डिजाइन विचारको आधारमा, समुद्री क्रेनहरू इनबोर्ड लिफ्ट, आउटबोर्ड लिफ्ट र कर्मचारी लिफ्टको कामको अवस्थामा हुन सक्छ।
क्रेन संग सुसज्जित गर्न सकिन्छ:
क्याब वातानुकूलित प्रणाली
निलम्बन हात प्रक्षेपण बत्ती
एयरक्राफ्ट अवरोध बीकन र निलम्बन आर्म प्रक्षेपण बत्ती
विरोधी विस्फोट
निरन्तर तनाव प्रणाली
इलेक्ट्रोमोटर वा डिजेल ड्राइभ
टच स्क्रिन प्रदर्शन प्रकार्य
समुद्री राज्य चयन समारोह
झुण्डिएको मान्छे समारोह
CCS, DNV, ABS, GL, LR, BV, RINA, NK, KR र अन्य वर्गीकरण समाजहरूबाट प्रमाणपत्रहरू
मुख्य विनिर्देशन:
मोडेल |
अपतटीय उत्थान लोड × त्रिज्या (t×m) |
जहाजमा उत्थान लोड × त्रिज्या (t×m) |
लोड × गति (t×m.min) |
ह्विप लोड × त्रिज्या (t×m/मिनेट) |
लफिङ समय(हरू) |
Slewing गति (m/min) |
ड्राइभिङ पावर (किलोवाट) |
HO5-15P |
५×१५ |
५×१५ |
५×३० |
- |
CL: ७० |
0.8 |
75 |
HO15-10(8.5-18)P |
१५×१० ८.५×१८ |
१५×१० ८.५×१८
|
१५×२० |
3×20×30 |
CL:१३० |
1 |
160 |
HO25-35P |
२५×३५ |
२५×३५ |
25×20 |
- |
CL:१३० |
0.5 |
315 |
HO15-15P |
१५×१५ |
१५×१५ |
१५×१८ ३×२६ |
- |
RL: 100 |
1.5 |
110 |
HO16-25P |
१६×२५ |
१६×२५ |
१६×१८ |
- |
RL: 100 |
1 |
200 |
HO20-16(5-30.5)P |
२०×१६ ५×३०.५ |
२०×२२ ७.५ × ३०.५
|
२० × १० १×१३ |
५×३२×३० |
RL: 160 |
1 |
224 |
HO30-12(11-30.5) |
३०×१२ 11×30.5 |
३०×१७ १५.५ × ३०.५
|
३० × ३० |
५×३२×७० |
RL: 130 |
1 |
315 |
HO20-16(5-30.5)P |
२०×१६ ५×३०.५ |
२०×२२ ७.५ × ३०.५
|
२० × १० १×१३ |
५×३२×३० |
RL: 160 |
1 |
224 |
HO30-12(11-30.5)P |
३०×१२ ११×३३.५ |
३०×१७ १५.५ × ३३.५
|
३० × ३० |
५×३२×७० |
RL: 130 |
1 |
315 |
HO40-102(11-36.5)P |
40×10 ११×३६.५ |
40×14 १५.५ × ३६.५
|
40×30 |
५×३८×७० |
RL: 130 |
0.8 |
400 |
HO50-15(15-33.5)P |
५०×१५ १५×३३.५ |
५०×१५ १५×३३.५
|
५०×१८ |
१०×३६×६० |
RL: 130 |
0.8 |
350 |
HO70-15(30-45)P |
७०×१५ ३०×४५ |
७०×२१ 40×45
|
७०×१८ |
२०×४८×६७ |
RL: 180 |
0.85 |
650 |
HO80-10(12-45)P |
८०×१०/१२×४५(n=४) 40×23/14×45(n=2) |
८०×१०/१२×४५(n=४) 40×23/14×45(n=2)
|
८०×९(n=४) 40×18(n=2) |
५×४७.५×९० |
RL: 150 |
0.6 |
336 |
नोट: 1. ड्राइभिङ भोल्टेज: 380V/50Hz ac/3 Ph वा 440V/60Hz ac/3 Ph वा डिजेल इन्जिन। 2. प्यारामिटर तालिका सन्दर्भको लागि मात्र हो, विशिष्टता प्रयोगकर्ता आवश्यकताहरू डिजाइन गर्न सकिन्छ। 3.RL-स्टील डोरी लफिङ, CL-तेल सिलिन्डर लफिङ। |
मोडेल व्याख्या: HO5-15P 1. HO-हाइड्रोलिक अपतटीय क्रेन 2. 5-SWL ३.१५-अधिकतम कार्यरत त्रिज्या 4. P-अपतटीय पेडेस्टल क्रेन |
